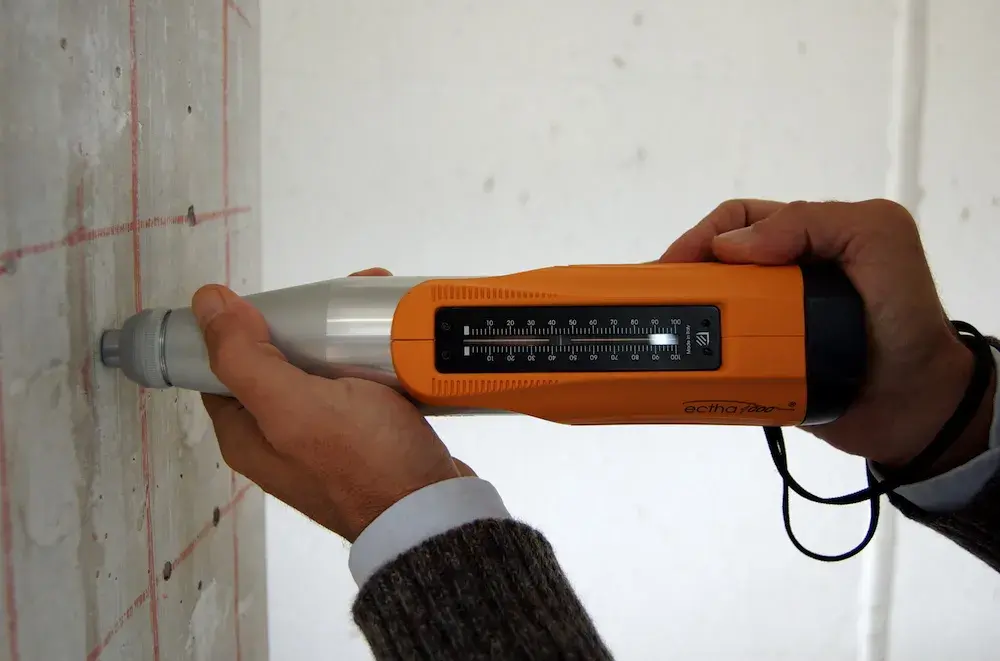

Młotek Schmidta: Kluczowe Aspekty Badania Wytrzymałości Betonu

Młotek Schmidta to przenośne urządzenie do nieniszczącego badania wytrzymałości betonu. Działa na zasadzie pomiaru odbicia sprężynowego bijaka od powierzchni materiału. Im twardszy beton, tym większe odbicie. To proste narzędzie jest niezbędne dla inżynierów i specjalistów budowlanych.

Młotek Schmidta ma wiele zastosowań. Pomaga ocenić jednorodność betonu, znaleźć słabsze miejsca w konstrukcji i określić klasę betonu. Jest szybki i łatwy w użyciu. Wyniki mogą się różnić w zależności od stanu powierzchni, wieku betonu czy wilgotności.

Istnieją różne typy młotków Schmidta. Typ N jest najpopularniejszy, typ L służy do cieńszych elementów, a DigiSchmidt to wersja elektroniczna.

• Nieniszczące badanie wytrzymałości betonu
• Mierzy odbicie bijaka od powierzchni
• Szybka i łatwa metoda oceny jakości betonu
• Różne typy dla różnych zastosowań
• Wyniki zależą od wielu czynników
• Powszechnie stosowany w budownictwie

Czym jest młotek Schmidta i jak działa?

Młotek Schmidta, znany również jako sklerometr, to kluczowe narzędzie do badania nieniszczącego betonu. Jego działanie opiera się na zasadzie odbicia sprężynowego bijaka od powierzchni badanego materiału. Metoda odbicia betonu pozwala szybko oszacować wytrzymałość betonu na miejscu budowy.

Podczas badania młotkiem Schmidta, bijak uderza w beton z określoną energią. Wartość odbicia jest mierzona na skali urządzenia. Im twardszy beton, tym większe odbicie, co przekłada się na wyższą wytrzymałość na ściskanie betonu.

Urządzenie składa się z obudowy, sprężyny, bijaka oraz skali pomiarowej. Niektóre modele, jak DigiSchmidt, są wyposażone w elektroniczny wyświetlacz, co ułatwia odczyt i rejestrację wyników pomiaru wytrzymałości betonu.

Procedura badania wytrzymałości betonu młotkiem Schmidta

Przygotowanie powierzchni betonu

Prawidłowe przygotowanie powierzchni jest kluczowe dla dokładności badania młotkiem Schmidta. Powierzchnia musi być czysta, gładka i sucha. Należy usunąć wszelkie zanieczyszczenia, luźne fragmenty betonu oraz warstwy wykończeniowe.

• Oczyść powierzchnię z pyłu i gruzu
• Usuń warstwy farby lub tynku
• Wygładź nierówności za pomocą kamienia szlifierskiego
• Sprawdź, czy beton jest suchy
• Unikaj badania w miejscach z widocznymi uszkodzeniami lub pęknięciami

Krok po kroku: wykonywanie pomiarów

1. Wybierz odpowiednie miejsce na powierzchni betonu

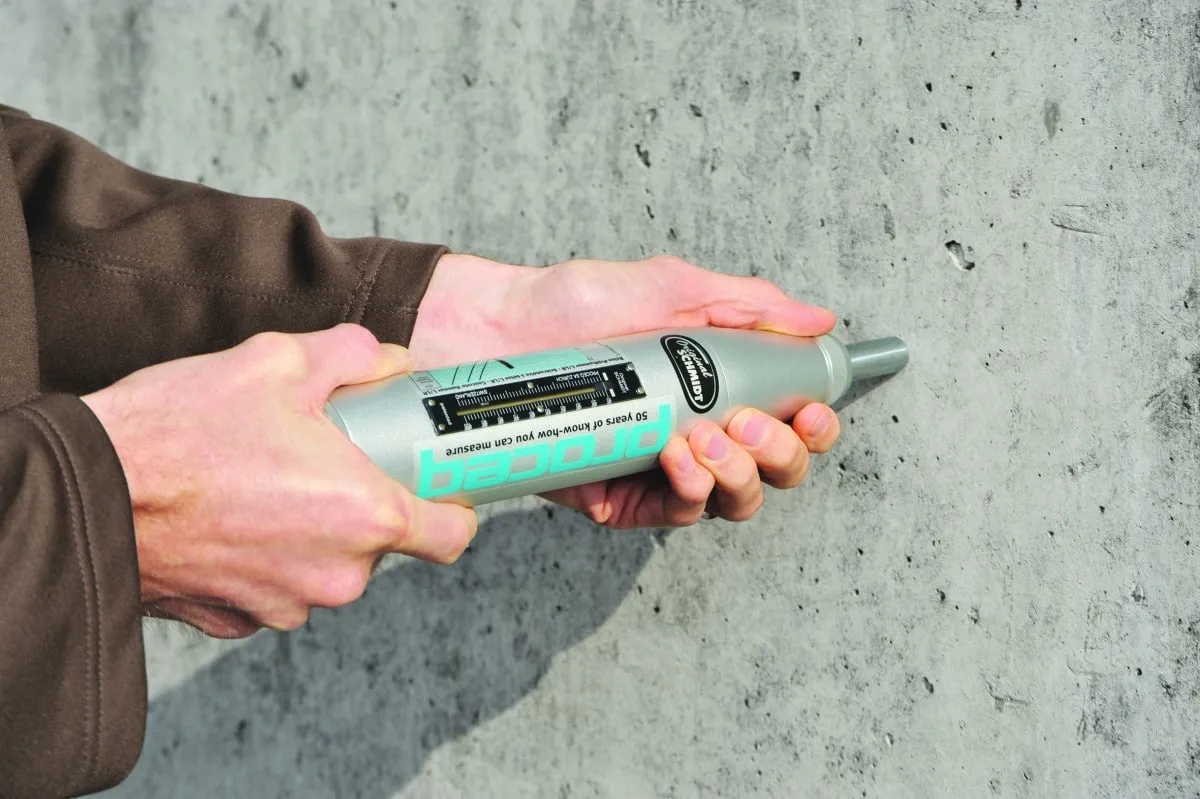

2. Ustaw młotek Schmidta prostopadle do powierzchni
3. Naciśnij młotek, powoli zwiększając nacisk, aż do wyzwolenia uderzenia
4. Przytrzymaj młotek stabilnie podczas odbicia
5. Odczytaj wartość odbicia na skali urządzenia
6. Wykonaj serię 10-15 pomiarów w różnych punktach obszaru badania
7. Zapisz wszystkie wyniki, notując również warunki badania

Wykonanie serii pomiarów zwiększa dokładność badania nieniszczącego betonu. Pamiętaj, aby zachować odstępy między punktami pomiarowymi - co najmniej 25 mm od krawędzi elementu i 25 mm między kolejnymi uderzeniami.

Interpretacja wyników badania

Odczytywanie wartości z urządzenia

Wartość odbicia odczytuje się bezpośrednio ze skali młotka Schmidta. W przypadku sklerometru badanie betonu daje wynik w jednostkach bezwymiarowych, zwykle w zakresie od 10 do 100. Wyższe wartości wskazują na większą twardość i wytrzymałość betonu.

Przeliczanie odczytów na wytrzymałość betonu

Aby przeliczyć odczyty na wytrzymałość na ściskanie betonu, korzysta się z krzywych kalibracyjnych dostarczonych przez producenta. Te krzywe uwzględniają różne czynniki, takie jak wiek betonu czy kierunek uderzenia młotka.

Ważne jest, aby pamiętać, że badanie młotkiem Schmidta daje przybliżone wyniki. Dla dokładniejszej oceny, warto połączyć tę metodę z innymi technikami kontroli jakości betonu.

Czynniki wpływające na dokładność pomiaru

• Wilgotność betonu - mokre powierzchnie dają zaniżone wyniki
• Wiek betonu - młodszy beton może dawać nieprecyzyjne odczyty
• Karbonatyzacja - może zawyżać wyniki dla starszego betonu
• Tekstura powierzchni - nierówności wpływają na odbicie młotka
• Kierunek uderzenia - pomiary poziome i pionowe dają różne wyniki
• Obecność zbrojenia - bliskość prętów może zaburzyć odczyty

Świadomość tych czynników jest kluczowa dla prawidłowej interpretacji wyników badania młotkiem Schmidta. Doświadczony inżynier potrafi uwzględnić te zmienne, zapewniając bardziej precyzyjną ocenę wytrzymałości na ściskanie betonu.

Wybór odpowiedniego miejsca badania

Wybierz reprezentatywne obszary konstrukcji, unikając miejsc z widocznymi defektami. Badaj elementy o grubości co najmniej 10 cm. Unikaj krawędzi i naroży, które mogą dawać zafałszowane wyniki. Zawsze wykonuj pomiary na gładkiej, czystej powierzchni, aby zapewnić dokładność badania nieniszczącego betonu.

Kalibracja i konserwacja młotka Schmidta

Jak często kalibrować urządzenie?

Sklerometr badanie betonu wymaga regularnej kalibracji dla zachowania dokładności. Zaleca się kalibrację przed każdą serią pomiarów, a co najmniej raz na 2000 uderzeń lub co 3 miesiące. Częsta kalibracja zapewnia wiarygodność wyników pomiaru wytrzymałości betonu.

Procedura kalibracji

1. Przygotuj stalowe kowadło kalibracyjne o znanej twardości
2. Wykonaj serię 10 uderzeń na kowadle
3. Oblicz średnią wartość odczytów
4. Porównaj wynik z wartością referencyjną dla kowadła
5. Jeśli wystąpią rozbieżności, wyreguluj młotek zgodnie z instrukcją producenta

Konserwacja i przechowywanie

Dbaj o czystość młotka Schmidta, usuwając pył i beton po każdym użyciu. Przechowuj urządzenie w suchym miejscu, chroniąc przed ekstremalnymi temperaturami. Regularnie sprawdzaj sprężynę i mechanizm uderzeniowy pod kątem zużycia. Właściwa konserwacja przedłuża żywotność narzędzia i zapewnia dokładność badania nieniszczącego betonu.

Ograniczenia metody młotka Schmidta

• Bada tylko wierzchnią warstwę betonu (do 30 mm głębokości)
• Wyniki mogą być zawyżone dla betonu o dużej zawartości kruszywa
• Nie wykrywa wewnętrznych wad i pustek w betonie
• Dokładność spada dla betonów o niskiej wytrzymałości (<10 MPa)
• Wymaga korelacji z innymi metodami dla pełnej wiarygodności wyników

Świadomość tych ograniczeń jest kluczowa przy interpretacji wyników badania młotkiem Schmidta. Dla kompleksowej oceny wytrzymałości na ściskanie betonu, warto łączyć tę metodę z innymi technikami, takimi jak badania ultradźwiękowe czy pobieranie próbek rdzeniowych.

Porównanie z innymi metodami badania wytrzymałości betonu

Badanie młotkiem Schmidta jest idealne do szybkiej oceny jednorodności betonu i wstępnego szacowania wytrzymałości. Dla krytycznych elementów konstrukcyjnych, warto jednak łączyć je z innymi metodami, aby uzyskać pełny obraz wytrzymałości na ściskanie betonu.

Młotek Schmidta: Niezbędne narzędzie w ocenie jakości betonu

Młotek Schmidta to kluczowe urządzenie w arsenale inżyniera budowlanego, umożliwiające szybkie i nieniszczące badanie wytrzymałości betonu. Jego prostota obsługi i możliwość natychmiastowego uzyskania wyników czynią go niezastąpionym w codziennej praktyce budowlanej. Pamiętajmy jednak, że precyzja pomiarów zależy od wielu czynników, w tym prawidłowego przygotowania powierzchni i uwzględnienia zmiennych środowiskowych.

Choć badanie młotkiem Schmidta ma swoje ograniczenia, szczególnie w zakresie badania głębszych warstw betonu, stanowi ono doskonały punkt wyjścia do oceny jednorodności i jakości materiału. Dla uzyskania pełnego obrazu stanu konstrukcji, warto łączyć tę metodę z innymi technikami, takimi jak badania ultradźwiękowe czy pobieranie próbek rdzeniowych. Regularna kalibracja i właściwa konserwacja urządzenia są kluczowe dla zapewnienia wiarygodności wyników.

Wykorzystanie młotka Schmidta w połączeniu z wiedzą inżynierską i doświadczeniem pozwala na efektywną kontrolę jakości betonu, przyczyniając się do zwiększenia bezpieczeństwa i trwałości konstrukcji budowlanych. Pamiętajmy, że narzędzie to jest jednym z elementów kompleksowego podejścia do oceny właściwości betonu, a jego umiejętne stosowanie może znacząco usprawnić proces nadzoru budowlanego.
